Para
medir la atenuación total de un enlace de fibra, se utilizan una fuente
de luz y un medidor, que se conectarán en ambos extremos de la fibra a
medir.
Cuáles
conectores se incluyen y cuáles no?
Cuando necesitamos medir
la atenuación total de un tramo o pérdida de potencia, debemos excluir
las atenuaciones producidas por los jumpers usados en la medición. Para
esto, antes de realizarla, debemos conectar la fuente de luz al medidor de
potencia con los mismos jumpers y adaptadores que usaremos luego, y seguir
estos pasos:
- Encendemos
ambos equipos
- Los
ajustamos a CW (continuous wave-onda continua no pulsante)
- Elejimos
la ventana deseada
- Presionamos
ahora en el medidor el botón ABS>REF para almacenar el nuevo valor
de referencia
Entonces,
al desconectar los jumpers entre sí y conectarlos a la fibra bajo prueba
obtendremos el valor de atenuación de la fibra.
Los conectores conectados
a la salida de la fuente y a la entrada del medidor no deben desconectarse
hasta no terminar todas las mediciones pues la atenuación producida por
un conector varía cada vez que se vuelve a conectar.
Para
el caso de que un equipo posea los dos módulos en él, debe conectarse el
jumper de medición entre su módulo emisor y su módulo medidor,
establecer la atenuación producida por este jumper para descontarla de la
medición final, o, si el equipo lo permite, ajustar la referencia.
Paralelamente en el otro extremo de la fibra otro operador hará lo mismo
con otro equipo. La ventaja de este método es que no es necesario que
fuente y medidor deban encontrarse en el mismo lugar antes de medir.

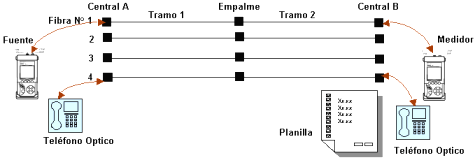

Entonces
una Medición de Atenuación Total podría ser:
Fuente
variable EXFOFLS-210A
|
Medidor
de Potencia EXFOFOT-90A
|
Kit
Fuente y Medidor
Wandel
& Goltermann GOMK6
SM
|
|
